電捕焦油器除塵除焦

服務熱線：13828746862

 產品型號：

         RS-089產品描述與應用：電捕焦油器采用高壓靜電原理，使煤氣中的粉塵及焦油顆粒荷電向蜂窩管壁作定向移動，從而除塵除焦。

 產品特點:

◆該設備為立式圓桶構造，殼體選用銅板卷制而成，頂蓋設有三個絕緣箱，可選用蒸氣或電加熱保溫，箱體上設有供氣、排水及測溫接頭；

◆頂蓋上設有絕緣箱和鐀電箱，并設有加熱設備；

◆沉積極是用鋼板軋制成六邊形蜂窩，焊接選用亞弧焊和專用工裝設備進行焊接，設備質量可靠；

◆與管式電捕焦油器相比較，因?yàn)槌练e極選用蜂窩型的，構造緊湊，處理風量大，安裝方便；

◆殼體內部有噴灑設備，用以清潔電暈極和沉積極上的焦油。

◆無二次揚程，出口粉塵濃度低于10mg/Nm3；

◆除塵效率高達99%；

◆質量?jī)?yōu)，運行成本低，設備使用壽命長；

◆結構緊湊合理，占地面積小。

 性能參數：

輸出電壓：0-140KV(選型）

除焦效率：≥98%

工作壓力：<50Mpa

工作溫度：20-80℃

處理能力：3000-78000m3/h（單臺）

處理介質：半水煤氣、集爐煤氣、城市供煤氣、燒瓷業用煤氣等領域系統中粉塵等。

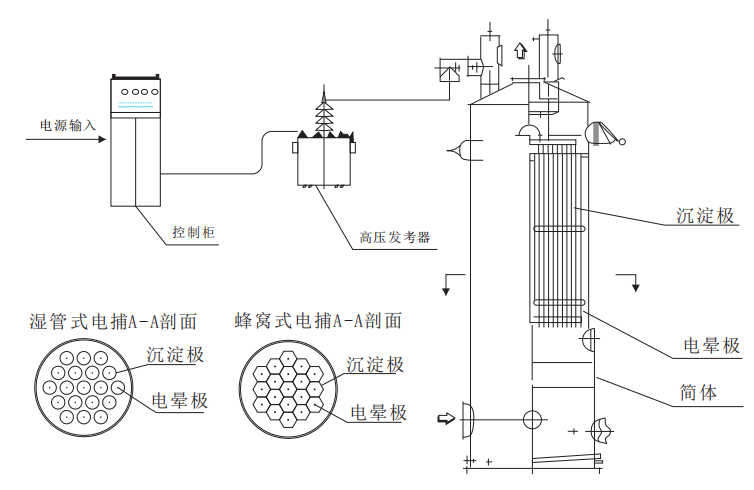

工作原理：

         高壓直流電源產生的負高壓，接入電暈極（陰極），它與沉淀極（陽極）之間產生電場，電場強度超過一定的極限后在陰陽兩極間即產生電暈放電。此時流經電場區的氣體發生電離，產生大量的離子和電子。周圍可聽見強烈的電磁風聲，光線暗時可見紫蘭色電暈。通過電場煤氣中的焦油、粉塵、水霧等粒子與離子或電子結合而荷電，在電場力的作用下向兩極運動。由于電子質量小，運動速度快，空間分布廣，所以主要是荷負電的粒子向沉淀極運動。到達沉淀極板中后，依靠殘存的靜電引力和分子間凝聚力首先吸附于沉淀極而后靠自身重力沿極板下落，通過焦油出口排出。

蜂窩式主要用于含焦油、輕油較高的氣體凈化，濕管式主要用于含塵量較高的氣體的凈化.

結構組成：

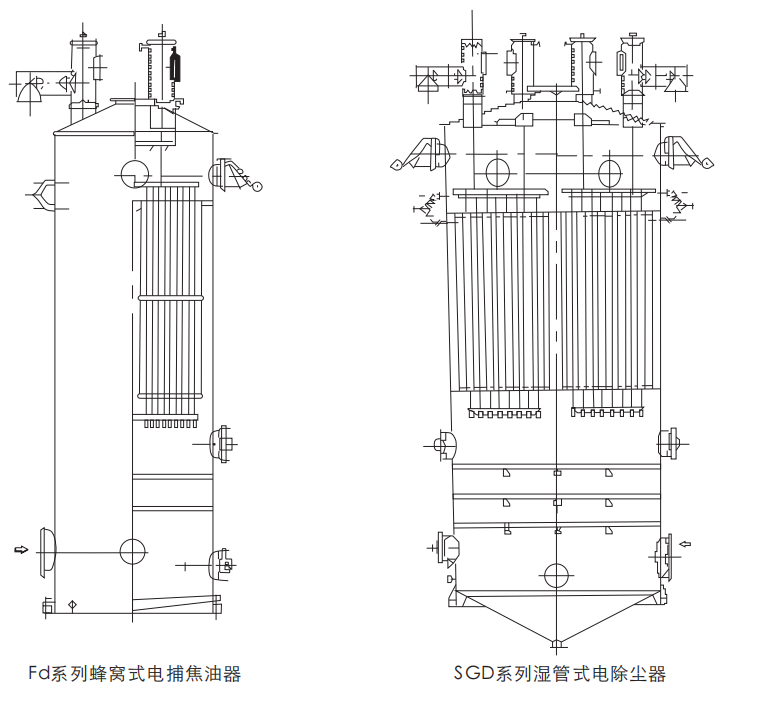

         本產品由高壓直流電源和捕焦本體（機械塔體）兩大部分組成，前者選用各種形式的靜電沉積用高壓直流電源，后者結構上主要選用FD蜂窩式、SGD濕管式。幾種結構的本體均主要由簡體和放電極（電暈極）以及吸捕極（沉淀極）組成。

 適用范圍：

         本產品主要用于冶金、化工、焦化、碳素、油頁巖、蘭炭、城市煤氣、建材、陶瓷等行業的氣體凈化，用以回收煤氣、焦?fàn)t中的焦油，同時去除其中的粉塵、水霧等雜質，帶到物料回收和氣體凈化雙重效果，對保證工藝流程中后工段設備的正常穩定運行起著至關重要的作用。

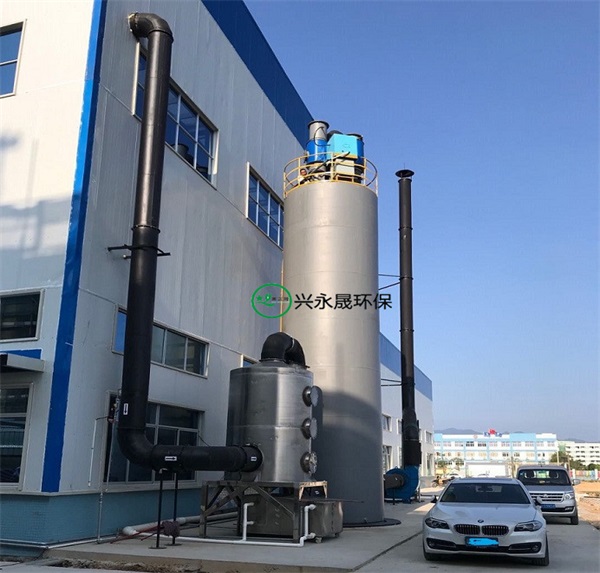

產品案例圖-瀝青廢氣處理
